適用事例とスクリーンショット
FADC を使った PMT の波形測定
測定系
林栄の CAMAC 500MHz フラッシュ ADC (RPC-250) を使って PMT からの信号を測定．
読み出しスクリプト
datasource CamacFadc
{
int station_number = 10;
CamacCrate crate;
CamacController controller("Toyo-CC7x00");
CamacModule fadc("Rinei-RPC250");
crate.installController(controller);
crate.installModule(fadc, station_number);
on trigger(fadc) {
fadc.sequentialRead(#0);
fadc.clear();
}
}
ビュースクリプト
display CamacFadc
{
Wave wave_ch0_single("Waveform ch 0", 8000, 8200, 0, 250);
Wave wave_ch0_averaged("Averaged Waveform ch 0", 8000, 8200, 0, 250);
analysis ("CamacFadc") {
DataElement ch0("fadc", 0);
wave_ch0_single.takeOne(ch0);
wave_ch0_averaged.take(ch0);
}
on every (1 sec) {
wave_ch0_single.draw();
wave_ch0_averaged.draw();
}
}

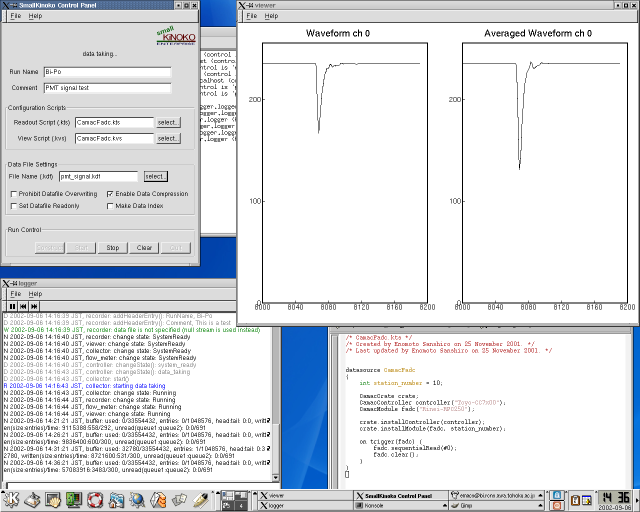

スクリーンショット
